Protego BR

LH/AD-T

Calota de respiro à prova de deflagração e combustão de curta duração

Features

Proteção completa contra intempéries
A capota de proteção contra intempéries com tela protege a unidade corta-chamas PROTEGO® contra impactos ambientais, como animais em nidificação e condições climáticas
Diversos tamanhos
Disponível para tubulações de DN 50/2" até DN 800/32"
Fácil manutenção
Extraordinariamente fácil de manter
Faixa de aplicação ampliada
Para temperaturas e pressões operacionais elevadas
Baixos custos
Baixos custos operacionais e de ciclo de vida
Peças de reposição
Peças de reposição com excelente custo-benefício
Segurança
Oferece proteção contra deflagrações atmosféricas e combustão de curta duração
Function and Description

Proteção contra deflagrações atmosféricas

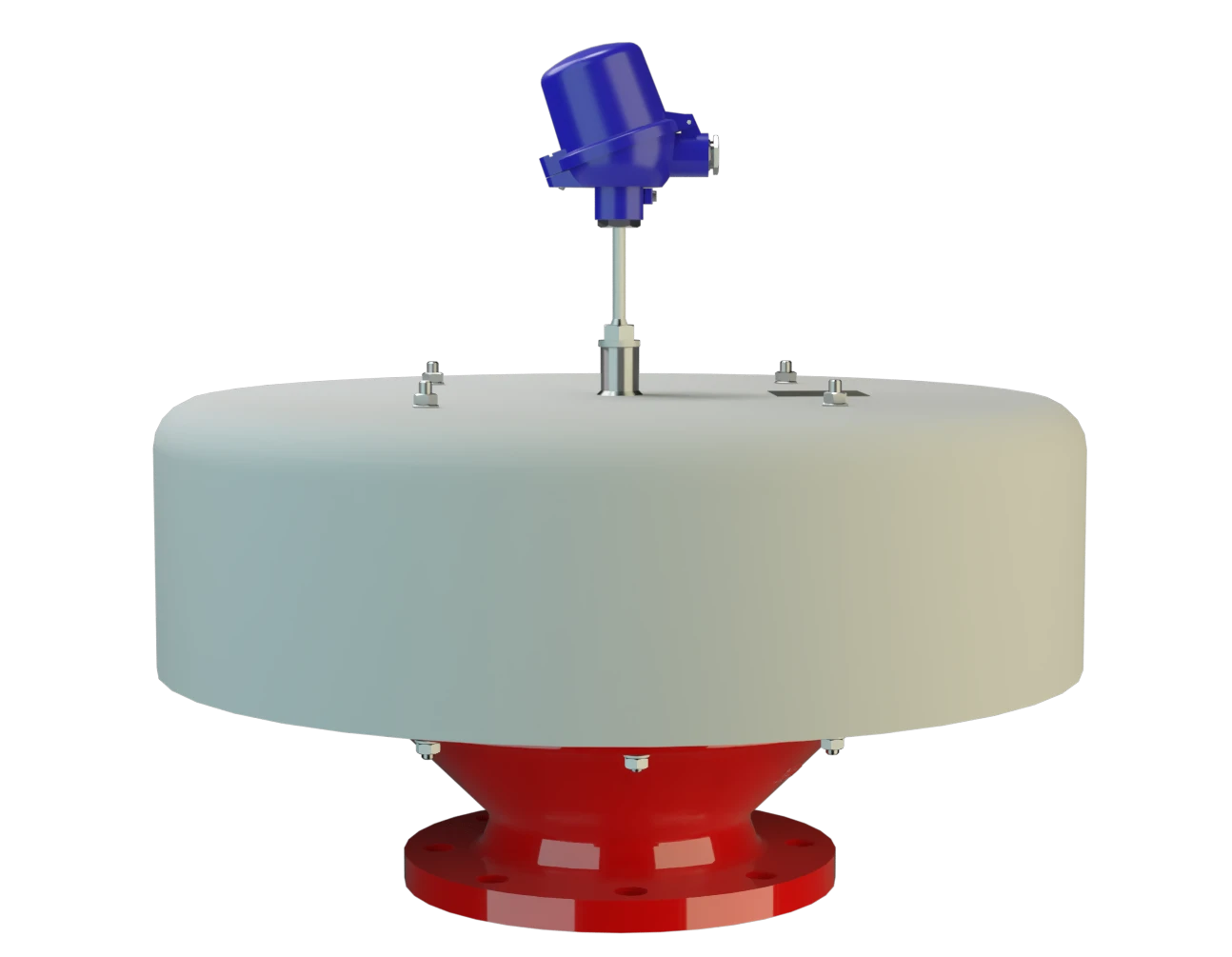

A calota de respiro do tipo PROTEGO® LH/AD-T é usada para proteção de aberturas de compensação de pressão em instalações e vasos sem pressão, bem como para a proteção de tubos de despressurização. O corta-chamas oferece proteção contra deflagrações atmosféricas e queima de curta duração sobre o conjunto abafador de chamas PROTEGO®. O dispositivo está equipado com um sensor de temperatura, que detecta rapidamente uma combustão sobre o FLAMEFILTER® (4).

Proteção contra queima de curta duração

As medidas programadas a seguir, como inertização ou isolamento por válvulas de bloqueio de tubos colocam então a instalação em um estado seguro dentro de 60 segundos, apagando a combustão sobre o conjunto abafador de chamas PROTEGO®. O dispositivo impede assim a entrada de uma combustão ou de deflagrações atmosféricas para o interior de um vaso ou de uma instalação.

Componente Principal – Conjunto Abafador de Chamas PROTEGO®

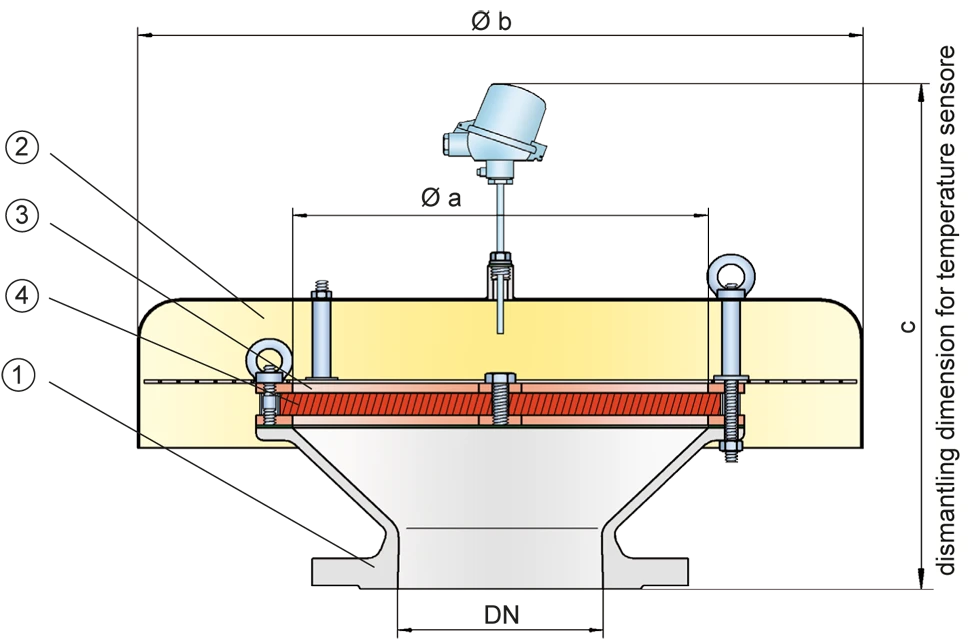

Os equipamentos do tipo PROTEGO® LH/AD-T são essencialmente compostos de um corpo (1), da tampa (2) e do conjunto abafador de chamas PROTEGO® (3). Os dispositivos são fechados com uma tampa metálica de proteção sólida contra intempéries. Uma tela de proteção entre a tampa e corpo impede a entrada de corpos estranhos e de animais. A altura e o espaçamento dos FLAMEFILTER® são adaptados em função das condições de uso. Indicando os parâmetros operacionais, como a temperatura e o grupo de explosão ou a composição da substância, se pode selecionar o ideal corta-chamas à prova de deflagração de final de linha.

Para os grupos de explosão IIA a IIC

Dependendo do tipo, os corta-chamas da série PROTEGO® LH/AD-T estão disponíveis para substâncias dos grupos de explosão IIA até IIC. A versão padrão pode ser usada até uma temperatura de trabalho de +60°C. Divergindo disso, está disponível um número considerável de equipamentos com homologações especiais para temperaturas mais elevadas. Teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Product Data

Tabela de dimensões

Para selecionar o diâmetro nominal (DN), veja os diagramas de vazão nas páginas seguintes

DN abc*c*
IIB3IIC
50 / 2"100240530550
80 / 3"150295560580
100 / 4"200350585605
150 / 6"300600630655
200 / 8"300600630655
250 / 10"400800750770
300 / 12"400800740760
350 / 14"6001000800820
400 / 16"6001000790815
500 / 20"7001200810835
600 / 24"8001200935960
700 / 28"10001500975995
800 / 32"1200170010151035

Dimensões em mm

* c são valores de referência. As medidas exatas dependem da conexão fl angeada.

Seleção do grupo de explosão

MESG Gr. expl. (IEC / CEN) Grupo gás (NEC)
≥ 0,65 mmIIB3C
< 0,5 mmIICB

Aprovações especiais sob solicitação

Indicação da temperatura máx. de trabalho

≤ 60°C / 140°F Ttemperatura máxima de trabalho admissível em °C
-Designation

temperaturas de trabalho mais elevadas, sob solicitação

Seleção do material do corpo

Execução AB
Corpo Aço Aço inoxidável
Tampa Aço inoxidável Aço inoxidável
Tela de proteção Aço inoxidável Aço inoxidável
Conjunto abafador de chamasA, BB

Materiais especiais sob solicitação

Combinações de material do conjunto abafador de chamas

Execução AB
Armação do FLAMEFILTER® Aço Aço inoxidável
FLAMEFILTER® Aço inoxidável Aço inoxidável

Materiais especiais sob solicitação

Tipo de conexão flangeada

EN 1092-1; Form B1
ASME B16.5 CL 150 R.F.

Outras conexões sob solicitação

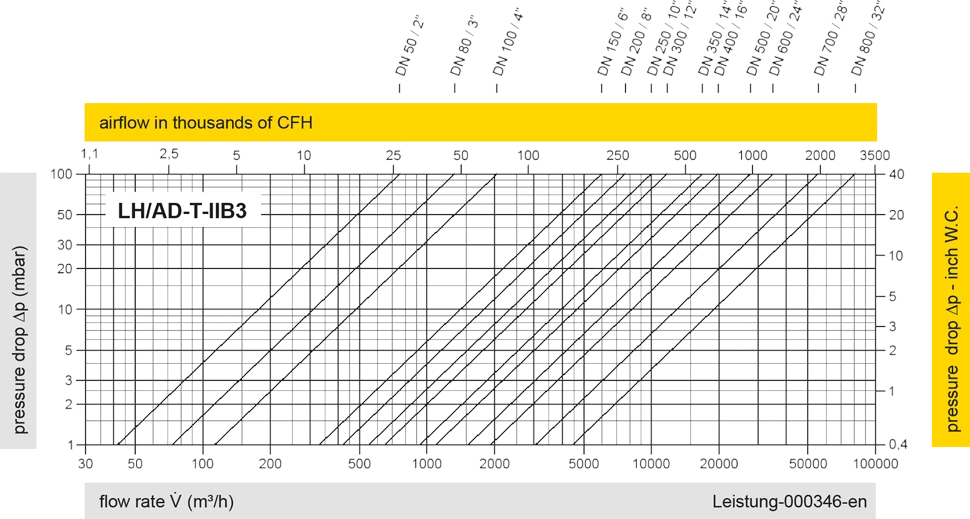

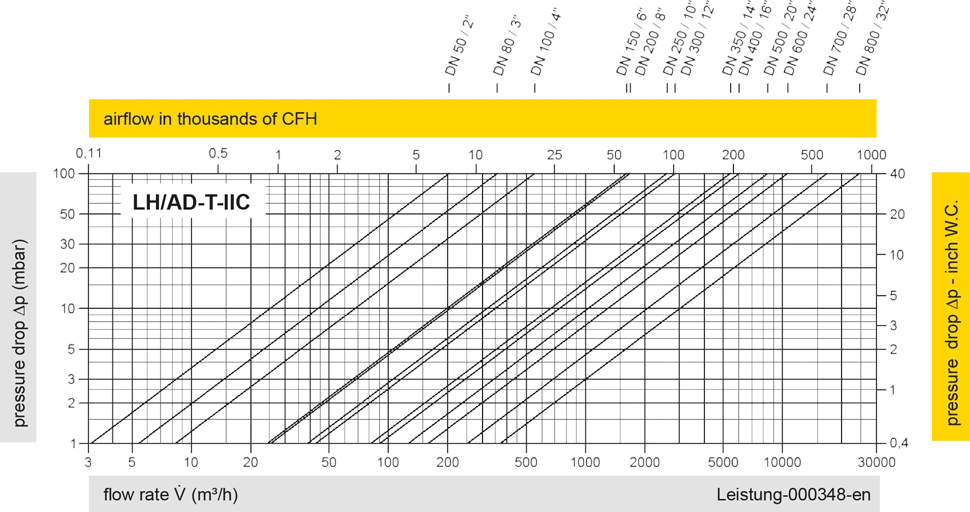

Diagrama de vazão

Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
