LH/EB
Calota de respiro à prova de deflagração e combustão contínua
Features
Proteção completa contra intempéries
A capota de proteção contra intempéries com tela protege a unidade corta-chamas PROTEGO® contra impactos ambientais, como animais em nidificação e condições climáticas
Indicação visual de fogo pela inclinação da capota de proteção
Em caso de fogo, a capota de proteção se abre, permitindo que a chama seja vista a grande distância
Resistente a produtos químicos
O elemento fusível centralizado é resistente a produtos químicos
Segurança contra combustão prolongada
Proteção contra deflagração atmosférica e combustão prolongada
Mineração
Certificados para mineração estão disponíveis
Misturas de metano/ar
Corta-chamas à prova de deflagração mais eficiente para misturas de metano/ar
Function and Description
Proteção contra deflagração atmosférica e queima sustentada de misturas de metano/ar

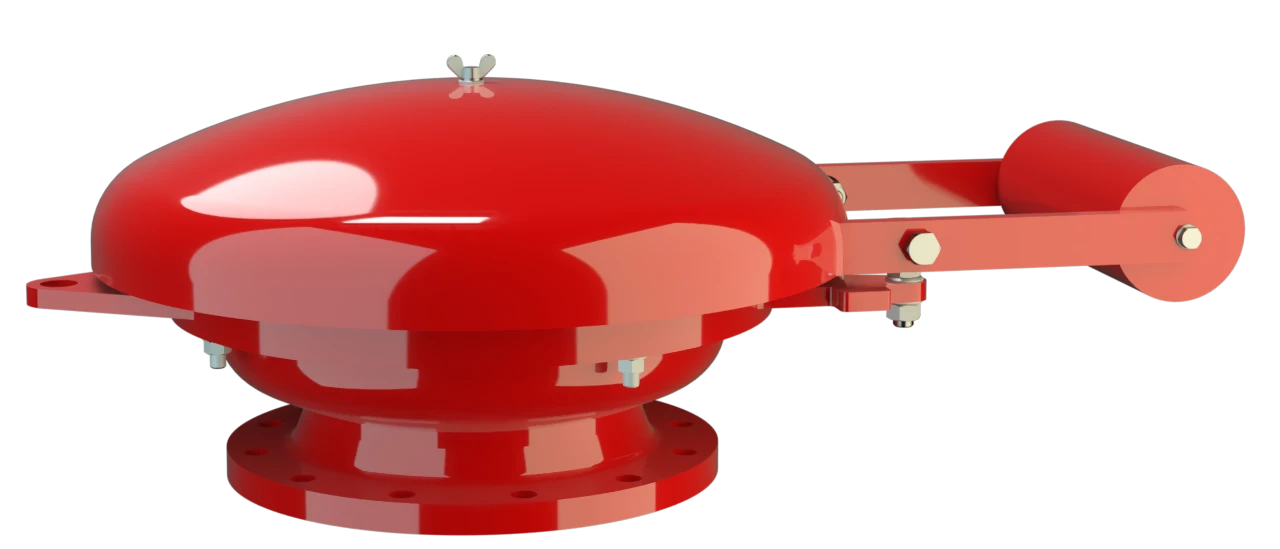

A calota de respiro PROTEGO® LH/EB serve para a proteção de instalações e vasos sem pressão. O corta-chamas oferece proteção contra deflagrações atmosféricas e queima estabilizada de longa duração de misturas de metano/ar. O equipamento se revelou especialmente útil para proteção das aberturas de ventilação de galerias inativas e preenchidas na mineração. O equipamento também pode ser aplicado em instalações de biogás, gás de aterro sanitário e de gás de esgoto. O dispositivo é instalado em tubos de alívio de pressão e vácuo, impedindo deste modo a entrada de uma combustão ou de uma deflagração atmosférica para o interior de um vaso ou de uma instalação.
Componente Principal – Conjunto Abafador de Chamas PROTEGO®
O dispositivo do tipo PROTEGO® LH/EB é essencialmente composto de um corpo (1), da tampa (2) e do conjunto abafador de chamas PROTEGO® (3). A calota de respiro é fechada com uma tampa metálica de proteção contra intempéries. Em caso de combustão sobre o conjunto abafador de chamas PROTEGO®, o elemento fusível centrado (5) se derrete e, devido ao contrapeso externo, a tampa abre. O conjunto abafador de chamas PROTEGO® é composto de um FLAMEFILTER® (4), encaixado de forma estável em uma armação do FLAMEFILTER®.
Para o grupo de explosão IIA1 – Metano
O corta-chamas do tipo PROTEGO® LH/EB está disponível para substâncias do grupo de explosão IIA1 - Metano (designação antiga Gr. expl. I).
A versão padrão pode ser usada até uma temperatura de trabalho de +60°C.
Comprovante de uso para indústria mineira, teste de protótipo segundo a diretriz ATEX e EN ISO 16852, assim como outras normas internacionais.
Product Data
Tabela de dimensões
Para escolher o diâmetro nominal (DN), veja o diagrama de vazão das páginas seguintes
| DN | 150 / 6" | 200 / 8" | 250 / 10" | 300 / 12" | 350 / 14" | 400 / 16" |
| NG | 400 / 16" | 400 / 16" | 400 / 16" | 400 / 16" | 400 / 16" | 400 / 16" |
| a | 600 | 600 | 600 | 600 | 600 | 600 |
| b | 340 | 340 | 340 | 340 | 340 | 340 |
| c | 600 | 600 | 600 | 600 | 600 | 600 |
| d | 350 | 350 | 350 | 350 | 350 | 350 |
Dimensões em mm
Seleção do grupo de explosão
| MESG | Gr. expl. (IEC / CEN) | Grupo gás (NEC) |
| > 1,14 mm | IIA1 (I)* | - |
* designação antiga Gr. expl. I
Aprovações especiais sob solicitação
Seleção do material do corpo
| Execução | A | B |
| Corpo | Aço | Aço inoxidável |
| Tampa | Aço | Aço inoxidável |
| Conjunto abafador de chamas | A, B | B |
Materiais especiais sob solicitação
Combinações de material do conjunto abafador de chamas
| Execução | A | B |
| Armação do FLAMEFILTER® | Aço | Aço inoxidável |
| FLAMEFILTER® | Aço inoxidável | Aço inoxidável |
Materiais especiais sob solicitação
Tipo de conexão flangeada
| EN 1092-1; Form B1 |
| ASME B16.5 CL 150 R.F. |
Outras conexões sob solicitação
Diagrama de vazão
Este diagrama de vazão foi determinado em uma bancada de medição de vazão calibrada e certificada pela TÜV. A vazão V em m³/h se refere ao estado técnico padrão de ar, conforme ISO 6358 (20°C, 1bar). Para conversão em outras densidades e temperaturas, veja o cap. 1: Bases técnicas.
