PS/K, PS/TK
Gauge Hatch with welded nozzle
Features
Aberturas de medição com travamento
Para aberturas de medição com travamento, abertas somente para medição ou amostragem
Marcas de medição em aço inoxidável
Os corpos são equipados de série com marcas de medição em aço inoxidável
Controle acionado por pedal
No design acionado por pedal, o pedal do bocal de medição é conectado ao corpo e ao suporte
Function and Description
Lockable Level Gauging and Sampling Nozzles

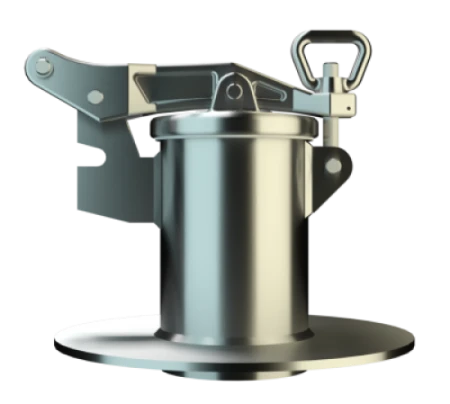

PROTEGO® Gauge Hatches PS/K and PS/TK are used as lockable gauge nozzles which are only opened for gauging or sampling.
The Gauge Hatches PROTEGO® PS/K and PS/TK mainly consist of housing, gauging nozzle lid, and gauging nozzle bracket. As a standard, the housing has stainless steel gauging marks.

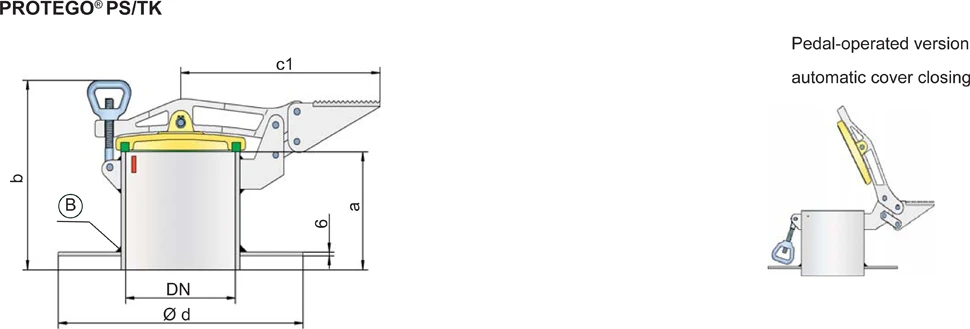

In the pedal-operated version PROTEGO® PS/TK, the gauging nozzle pedal is connected to both the housing and the bracket.
Product Data

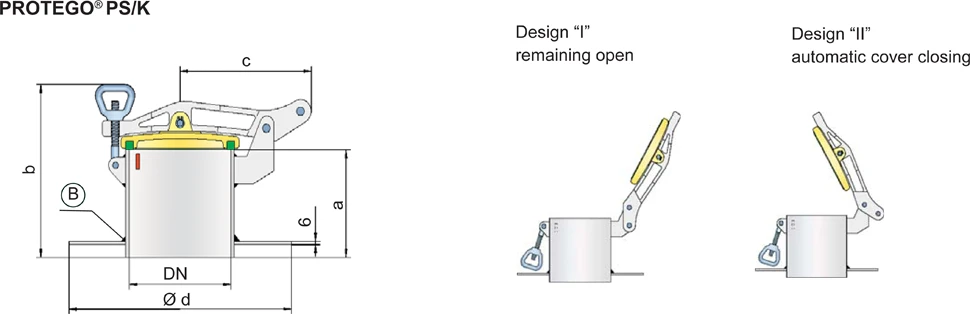

Tabela de dimensões
| DN | 100 / 4'' | 150 / 6'' | 200 / 8'' |
| a | 175 / 6.89 | 225 / 8.86 | 250 / 9.84 |
| b | 265 / 10.43 | 320 / 12.60 | 355 / 13.98 |
| c | 160 / 6.30 | 205 / 8.07 | 235 / 9.25 |
| c1 | 260 / 10.24 | 305 / 12.01 | 335 / 13.19 |
| d | 275 / 10.83 | 350 / 13.78 | 450 / 17.72 |
Dimensões em mm
The nominal size depends on the dimensions of the gauging and sampling device
Seleção do material
| Design | A | B |
| Housing | Steel | Stainless Steel* |
| Cover | Steel | Stainless Steel* |
* only for PS/K
Gauge Hatches can for instance be used in combination with the Manual gauge devices type PROTEGO® H/P or wih the gauging and sampling device PROTEGO® VP/HK.

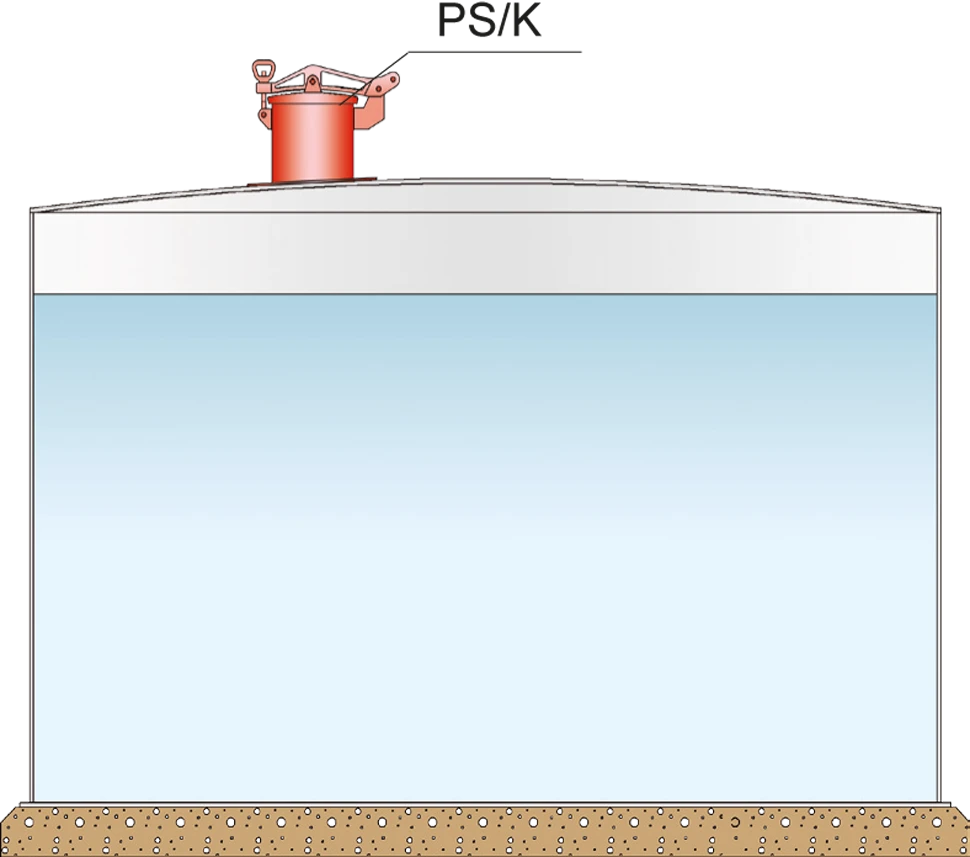

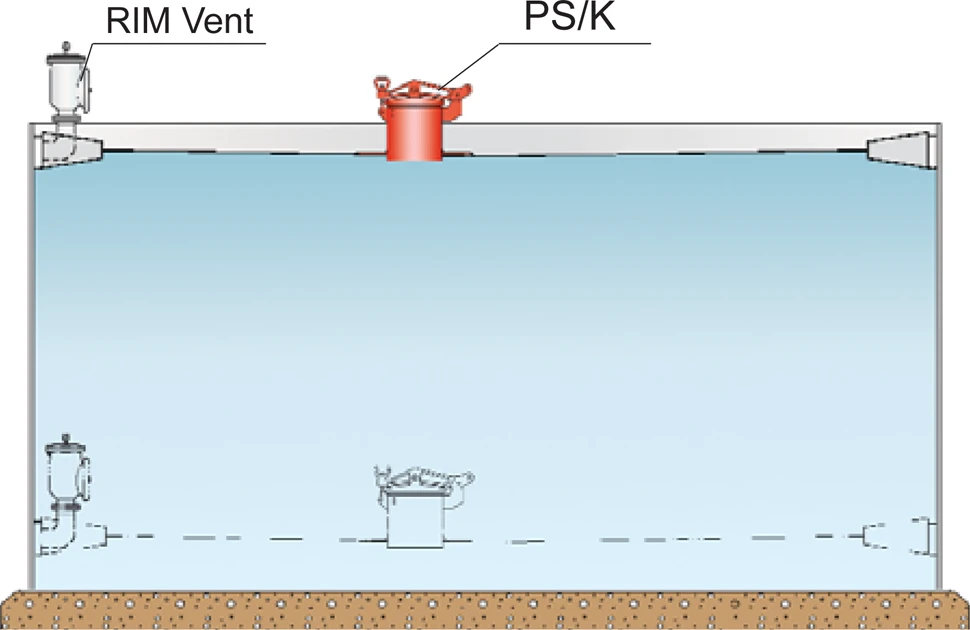

Gauge Hatches can be welded on tanks with floating roof.
